HSX9000A系列多通道相参信号源

 主要特点：

完全独立的频道

每个射频输出由一个单独的、内部加载的合成器模块驱动。多达32个独立可调合成器，可按1U机箱指定，以实现同类产品中最高的集成通道密度。平均

HSX9000A系列每通道平均功耗不到20瓦，效率很高。

相位相干通道

Holzworth多通道射频合成器具有专有的非PLL合成架构的优点。耦合非PLL体系结构具有一个集中的参考分布子系统，使整个系统具有高度的相位一致性

所有综合频道。

通道对通道的终极稳定性

与传统的基于PLL的合成器不同，Holzworth的专有体系结构可以创建精确合成的信号，同时具有瞬时和长期稳定性。温度通道之间的变化仍然是造成相对相位漂移的唯一原因。经过热优化的无风扇底盘是专门为保持尽可能低的热效率而开发的通道之间的梯度。通道特定的热监测可用于跟踪每个加载的合成器模块的相对通道温度。

Holzworth多通道设计集成到从ATE到系统到粒子加速器时钟到量子计算系统。由于必要性为了保证信号的稳定性，Holzworth合成器还配备了标准的热监视器输出以跟踪每个加载通道的相对通道温度。

• 频率范围： 10MHz - 3/6/12/24/40GHz

• 频率分辨率：0.001Hz

• 相位分辨率：0.1°

• 切换速度：5ms

• 通道数：1-4个可选

• 输出功率： -110dBm - +20dBm

• 输出功率分辨率：0.01dB

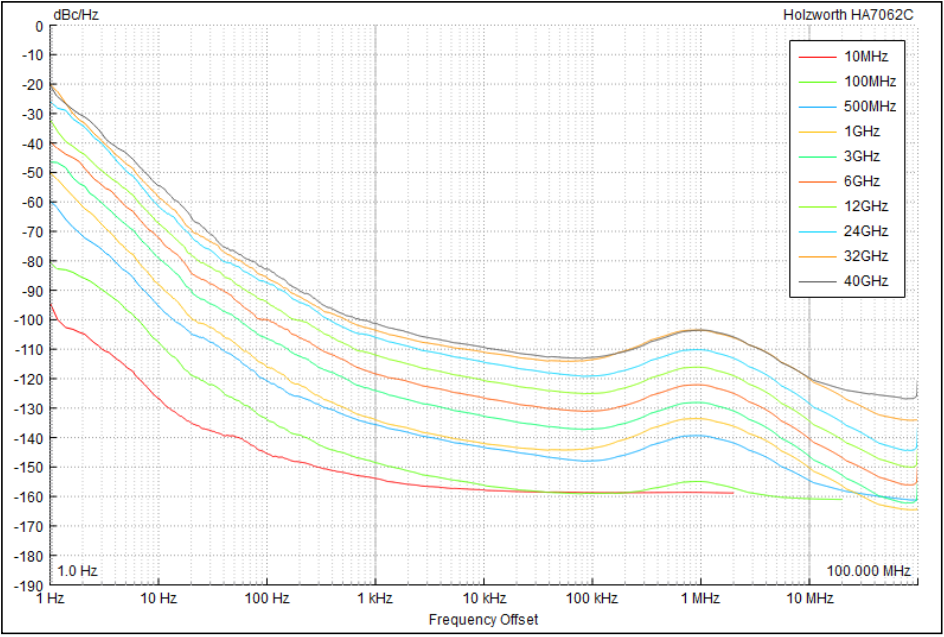

• 输出信号相位噪声： -142dBc/Hz    ；1GHz @10KHz offset ，输出功率+10dBm

• 谐波输出：2次谐波  -30dBc （10MHz -25GHz)  ; -35dBc (>25GHz)

                 3次谐波  -30dBc （10MHz -25GHz)  ; -35dBc (>25GHz)

• 杂散输出：-64dBc @10GHz

• HSX900XA              HSX9000A机箱， X=1，2，3，4

• Opt X03                 10MHz-3GHz信号源模块， X=1，2，3，4

• Opt X06                 10MHz-6GHz信号源模块， X=1，2，3，4

• Opt X12                 10MHz-12GHz信号源模块， X=1，2，3，4

• Opt X24                 10MHz-24GHz信号源模块， X=1，2，3，4

• Opt X40                 10MHz-40GHz信号源模块， X=1，2

• Opt REFX                5MHz-160MHz参考时钟输入

•
