台式耐压测试仪
五合一功能
Vitrek V70系列耐压测试仪，交流耐压测试仪，交直流耐压测试仪，绝缘电阻测试仪，接地电阻测试仪采用彩色触摸液晶显示器和高速DSP技术，紧凑耐用。V70系列在美国制造，满足严格的UL，CSA，TUV和IEC Hipot要求。V70系列耐压测试仪提供无与伦比的速度，准确性，用户安全性和可靠性。从六种低成本型号中选择，提供5KV的交流和直流高压，100nA的泄漏电流测量，450GΩ的绝缘电阻，30安培的接地电阻测试和内置高压扫描开关。结合所有这些与USB，RS232和数字I/O接口，V70系列耐压测试仪产品提供了最高的性价比。
五合一功能
Vitrek V70系列耐压测试仪，交流耐压测试仪，交直流耐压测试仪，绝缘电阻测试仪，接地电阻测试仪采用彩色触摸液晶显示器和高速DSP技术，紧凑耐用。V70系列在美国制造，满足严格的UL，CSA，TUV和IEC Hipot要求。V70系列耐压测试仪提供无与伦比的速度，准确性，用户安全性和可靠性。从六种低成本型号中选择，提供5KV的交流和直流高压，100nA的泄漏电流测量，450GΩ的绝缘电阻，30安培的接地电阻测试和内置高压扫描开关。结合所有这些与USB，RS232和数字I/O接口，V70系列耐压测试仪产品提供了最高的性价比。
主要功能：

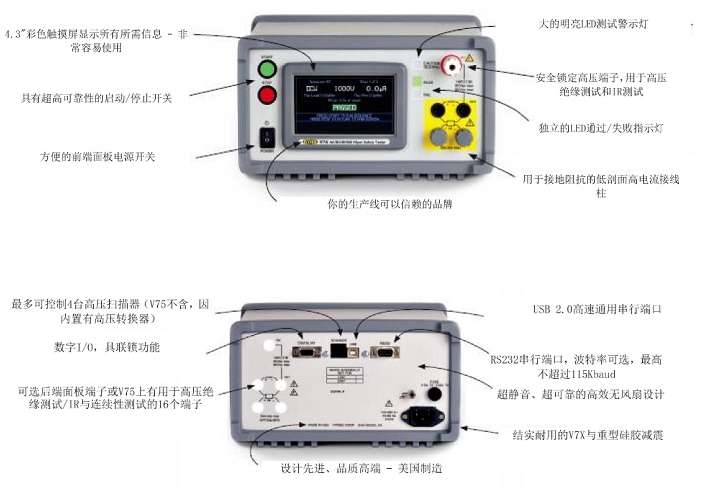

- 4.3英寸彩色触摸显示屏，易于使用直观的用户界面
- 6种功能可选择AC/DC Hipot、IR、接地连接、连续性和内置开关
- 美国制造，在加利福尼亚州圣地亚哥设计和制造
- 结构紧凑、重量轻、坚固耐用、无风扇、快速（测试时间至少100mS）且准确
- 5KV 交直流耐压测试，源电流最大20mA
- 接地连接1-30A RMS（峰值42A），100µΩ分辨率
- 100nA泄漏电流分辨率
- 低拥有成本，两年校准间隔
- 标准USB 2.0、串行/RS232、数字I/O接口
- 绝缘电阻最大450GΩ, 加载电压20-5000V
- 具有稳定/上升通道模式的多模式IR
- 测试内存存储多达999个步骤和60个测试序列
- 内部自检充分发挥输出并验证当前准确性
- 预先编程的日常验证测试，使用可选PVD测试负载
- 150µS安全关机
- 斜坡放电能力
- 可选ARC电弧检测 1-20mA
- 符合UL、CSA、IEC安全测试仪要求
- 通过EN61010认证的CE安全标志
- 两年质保，含零件及人工
主要技术指标：
交流耐压测试：
- 输出电压：10至5000V RMS，50/60 Hz（V76上最大2500V）
- 精度：1%设定值+5V，空载至满载
- 分辨率：1V
- 最大负载电流：20mA
- 漏电流准确度：1%读数+5uA
- 分辨率：1uA
直流耐压测试：
- 输出电压：20至5000V（V76上最大2750V）
- 精度：1%设定值+5V，空载至满载
- 分辨率：1V
- 最大负载电流：10mA
- 漏电流精度：1%读数+1uA
- 分辨率：0.1uA
IR-绝缘电阻测试：
- 测试电压：20至5000VDC（V76上最大2750V）
- 精度：2.5%设定值+5V，空载至满载
- 分辨率：1V
- 最大充电电流：5mA自动
- 最大电容负载：2uF
- 阻抗：最大绝缘电阻值:450GΩ（90MΩ/V）最小绝缘电阻值:150KΩ
- 准确度：2%（rdg<最大值的5%），5%（最大值的15%），10%（最大值的30%），20%（最大值的30%以上）
- 最大分辨率：值的0.1%
- 最小/最大限制：为每个步骤定义，最大可设置为无
- 测试完成
- 按时结束：最终读数的确定
- 端对端：测试结束时，任何读数在限制范围内
- 未通过时结束：对于超出极限的任何读数，测试以未通过结束
- 稳定结束：测试结束时通过限值内的稳定/上升读数
低电阻测试：
- 阻抗范围：0Ω至60KΩ
- 精度：1.5%+0.015Ω（<13Ω），3%+1ohm（<1KΩ），5%（<13KΩ）
- 分辨率：降至0.001Ω
- 最小测试时间：60 mS
- 试验方法
- 两线测量，最大10.5mA/4.15V
- 电阻补偿
- 测试引线/夹具测量误差补偿
接地电阻测试：
- 测试电流：1至30Arms（峰值42A），50/60Hz
- 精度：2.5%+10mA
- 分辨率：可在所有级别设置为0.01A
- 合规性：所有电流>4.5Vrms（6V pk）
- 测试方法：4线测量
- 接地阻抗：最大电阻：在规定的测试电流（最大4.5欧姆）下，高达合规V限值，最小/最大限制：为每个步骤定义，最小可设置为无
- 精度：2.5%+3mΩ（<2A），2mΩ（<6.5A），1mΩ（其他）
- 分辨率：0.1mΩ（>6.5A），1mΩ（否则）
- 电阻补偿：测试引线/夹具测量误差补偿
测试时序：
- 上升斜坡时间：对于交直流耐压测试，0至99.9s（0.1s分辨率，0.05s精度）
- 测试/停留时间：0.1到9999s或用户端（0.1s分辨率，0.15s精度）
- 下降斜坡时间：可以设置为0s或与斜坡时间相同，如果没有故障，则自动跳过，下一步是相同的交直流耐压或绝缘电阻测试类型。
- 关闭时间：
- 故障：150us以内
- 高压安全：1ms内
- 用户停止或联锁打开：2ms内
- 电阻/电流限值：100ms以内
- 故障：对于耐压测试，在整个测试过程中自动检查负载电流是否突然不受控制地增加，无最小/最大泄漏限制。
- 电弧检测：对于耐压测试，可设置为无或可调水平，介于1和30mApk之间，带宽为5MHz。
- 暂停步骤：规定长度在0.1秒到999.9秒之间的定时暂停。
- 保持步幅：用户继续保持步骤，在该步骤执行时向用户显示两行消息。
- 内置高压扫描开关：提供内置16继电器切换控制（仅限V76型号）。对于所有其他V7X型号，提供最多4个VITRAK 964i高压开关系统的控制，每个开关步骤允许对所有开关的状态进行完全控制。
- 测试存储器：最多可以在60个不同的序列中定义999个测试步骤。
通用指标：
- DSP测量：每秒40000个样本用于输出控制和参数测量
- 显示器：4.3英寸480 x 272彩色触摸LCD用户界面
- 接口：USB 2.0、扫描仪控制端口（V75不适用）、RS232和带安全联锁的触点闭合数字I/O
- 工厂保修：两年零件和劳动力
- 标准配件：高压鳄鱼测试引线（TL-209），大电流4线鳄鱼测试引线（K-2R），操作手册CD，QTproV实用软件，QT-Pro测试自动化软件和电源线评估版
- 校准：两年精度规范和推荐校准间隔，ANSI/NCSL Z540 NIST可追溯校准证书，含数据免费提供。
- 安全：经EN61010认证的CE标志
- 供电：115或230VAC±10%出厂设置，50-60Hz，最大200VA
- 尺寸：5.25英寸（133毫米）高x 9.5英寸（240毫米）宽x 11英寸（280毫米）深
- 重量：12磅，净重5.5Kg（V70-73和V76）;16磅，净重7.3千克（V74和V79）
- 原产国：美国制造

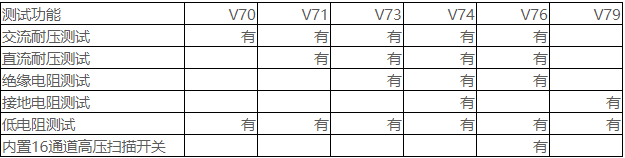

订货信息：
- V70 交流耐压测试仪
- V71 交直流耐压测试仪
- V73 交直流耐压，绝缘电阻测试仪
- V74 交直流耐压，绝缘电阻，接地电阻测试仪
- V76 交直流耐压，绝缘电阻测试仪，内置16通道高压扫描开关
- V79 接地电阻测试仪
- V7X-230V 230V供电
- QT Pro 7 快速测试软件
- TL-115-1 115V插座Hipot测试适配器
- TL-115-2 115V插座Hipot和GB测试适配器
- TL-209 附加高压/连续性测试引线组
- K-2R 附加接地引线组
- HVW-7 高压警示灯
- RSS-7 远程启动开关
- RSF-7 遥控启动脚踏开关
- TL-TP1 高压试验枪
- HC-V7X 硬质手提箱，带模切泡沫
