ML4025-TDR
넳 넲

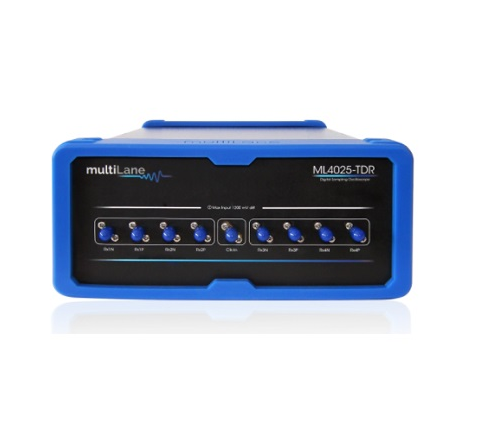

ML4025-TDR四通道TDR示波器

台式电数字采样示波器+TDR
电带宽：35GHz, 通道数：4个
ML4025-TDR是业内最优秀的TDR/TDT测试仪器，同时也是带CDR的数字采样示波器。数字采样示波器在35GHz带宽下自动执行精确的眼图分析，以表征发射机和接收机的质量，采用欠采样技术统计，具有完整的用于眼图测量、抖动分析和NRZ/PAM4数据处理分析软件包，真差分TDR/TDT用于同时测定4个通道上元件的阻抗分布、反射和传输损耗。它设计用于表征和制造。ML4025-TDR只有½U cPCI，可以对最长5米线缆进行非常精确的TDR或TDT测量。它的脉冲上升时间为12ps，具有1.5mm的阻抗分辨率，动态范围为60dB。

主要特点

TDR/TDT测量

高分辨率TDR/TDT测量

低成本四倍频35GHz时域反射/传输优化高速测试和测量

阻抗剖面测量

确定任何反向反射信号的大小和极性每个模块4个端口可扩展到32个或更多

4x35 GHz模拟带宽

低功耗

采样孔径抖动低于60 fs

S参数测量

回波损耗

插入损耗

串扰

精确的多端口S参数







示波器功能

为高速数据分析优化的低成本四倍频35ghz数字采样范围

高保真信号捕获

CDR高达30 Gbps

低固有抖动

cPCI友好的界面，允许通过快速以太网控制多个模块。

用户友好的GUI，高吞吐量的API和库。该软件支持Linux和Windows。

支持来自其他软件（如LabView）的外部API调用。

可重复的性能和可追溯的标准

四个通道中每个通道的单端和差分电气输入

眼图和模式捕捉模式中的颜色分级持久性

能够分析并将捕获的数据加载到模拟器中

能够为多个数字示波器保存统计测量和数据文件

全眼测量可以在几十毫秒内完成



主要技术指标：

订货信息

ML4025-TDR             四通道数字采样示波器+TDR
