QSFP28/56测试夹具

包含：MCB，HCB，LB

Multilane OSFP28/56开发工具包提供了开发基于OSFP的产品所需的必要开发工具和参考模块。该测试套件对于基于OSFP的产品的开发、测试和表征至关重要。它还可用于测试100/200G CDR、100/200G齿轮箱设备、路由器和线路卡上的100/200G OSFP端口、电光模块和OSFP有源光缆。

ML4041K-56测试夹具：

匹配差分线长度

DUT电源电压控制（3.15V、3.3V、3.45V或其他用户指定的电压等级）

DUT电流检测

基于罗杰斯3003的PCB具有卓越的信号完整性性能

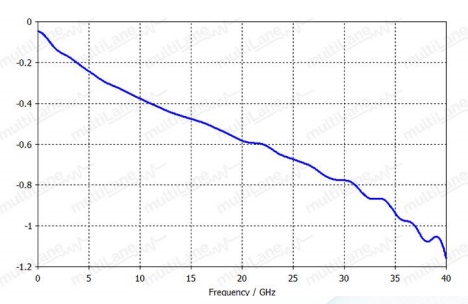

低插入损耗

温度监测器

四角测试能力

支持4x56 G接口

I2C主机由板载微控制器或外部引脚头驱动

USB接口

用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI

所有4个通道都具有匹配的记录道长度1779毫英寸

显示MSA输出报警状态的车载LED



ML4020K-56测试夹具：

高性能信号完整性跟踪

QSFP56 MSA形状因子

低插入损耗罗杰斯3003基材料

生产友好型外形因素

支持4x56G收发通道

可通过40 GHz V 槽2.92 mm K连接器行访问的高速信号

所有TX和RX通道都带有匹配的记录道长度

迹长4203毫英寸



ML4041K测试夹具：

支持4x28G接口

I2C主机由板载微控制器或外部引脚头驱动

40 GHz 2.92毫米K连接器

匹配差分道长

所有4个通道都具有匹配的跟踪长度

从K连接器到QSFP主机连接器的高性能信号完整性走线

车载LED显示MSA输出报警状态

MSA输入控制信号的板上引脚头

用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI

四角测试能力

USB接口

ML4020-MXP测试夹具：

高性能信号完整性跟踪

QSFP28 MSA形状系数

低插入损耗罗杰斯3003基材料

生产友好型外形因素

支持4x28G收发通道

可通过2排Huber+Suhner MXP连接器访问高速信号

所有TX通道都具有匹配的跟踪长度

所有接收通道都有匹配的跟踪长度

记录道长度3544毫英寸

表面处理200毫英寸镍和5毫英寸



ML4020-N-MXP测试夹具：

高性能信号完整性跟踪

QSFP28 MSA形状系数

低插入损耗罗杰斯3003基材料

生产友好型外形因素

支持4x28G收发通道

可通过2排Huber+Suhner MXP连接器访问高速信号

所有TX通道都具有匹配的跟踪长度

所有接收通道都有匹配的跟踪长度

记录道长度3869毫英寸

表面处理200毫英寸和5毫英寸



ML4002 Loopback模块：

功耗高达7.75 W

每车道最高可达28克

双LED指示灯

自定义内存映射

在每台机组上进行100%交流测试

温度范围从0°C到80°C

MSA兼容内存映射

高性能信号完整性跟踪

温度监测

电压监测

插入计数器

电力分期

热插拔模块

基于单片机的

ML4041-K-56            QSFP56 MCB测试夹具， 2.92mm接口

ML4020-K-56            QSFP56 HCB测试夹具， 2.92mm接口

ML4041-K                QSFP28 MCB测试夹具， 2.92mm接口

ML4020-MXP            QSFP28 HCB测试夹具， MXP接头

ML4020-MSMPM        QSFP28 HCB测试夹具，MSMPM接头

ML4020-N-MXP          QSFP28 窄HCB测试夹具， MXP接头

ML4020-N-MSMPM     QSFP28 窄HCB测试夹具，MSMPM接头

ML4044-MCB             mircoQSFP MCB测试夹具

ML4045-HCB             microQSFP HCB测试夹具

ML4002-56-0dB         QSFP56 Loopback模块，5W@0dB衰减

ML4002-56-5dB         QSFP56 Loopback模块，5W@5dB衰减

ML4002-56-15W-0dB  QSFP56 Loopback模块，15W@0dB衰减

ML4002-28                QSFP28 Loopback模块，3.5W@0dB衰减

ML4002-28-C5           QSFP28 Loopback模块，5W@0dB衰减

ML4002-28-C5-V2      QSFP28 Loopback模块，5W@0dB衰减 Version 2.0

ML4002-28-8W          QSFP28 Loopback模块，8W@0dB衰减

ML4002-28-13W        QSFP28 Loopback模块，13W@0dB衰减

ML4002-28-3dB          QSFP28 Loopback模块，5.5W@3dB衰减

ML4012-28                QSFP28 Loopback模块，4.5W@0dB衰减
