手持式存储分析系统
AllProducts
넳 넲

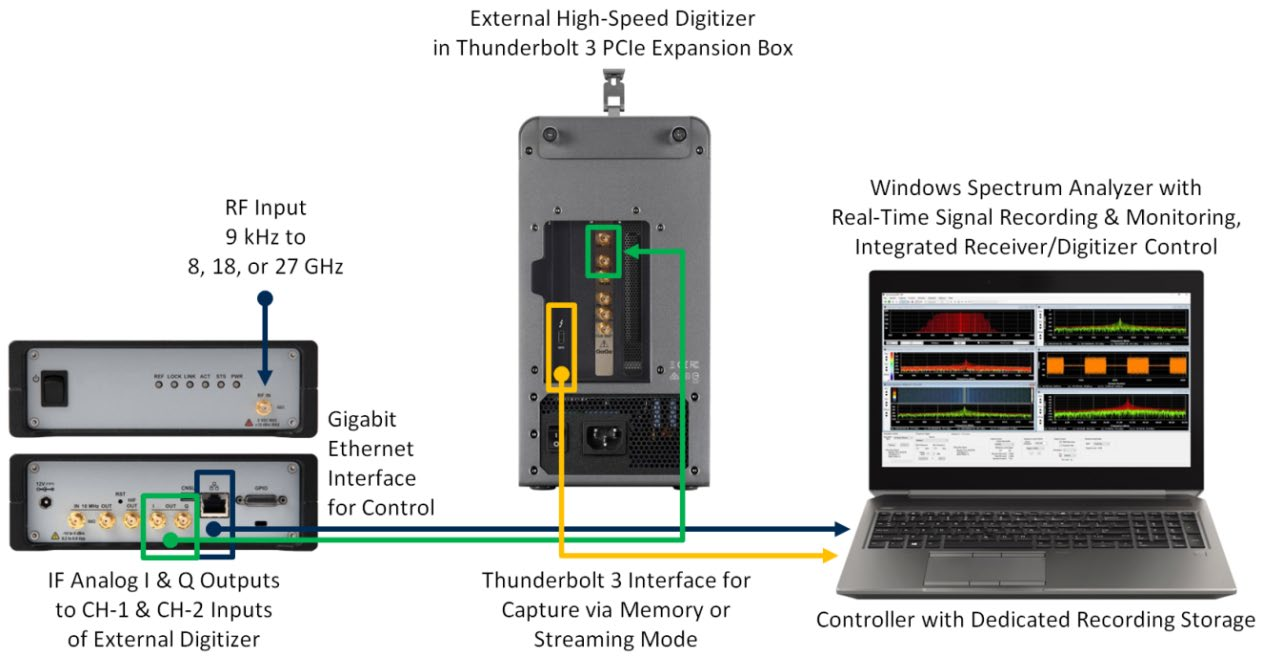

Signatec 手持式存储分析系统

射频下变频器: 中心频率可调,达到27 GHz; 模拟中频输出；通过以太网进行设置和控制

ThunderBolt PCIE 扩展箱内置16比特AD 数字化仪

基于Windows的测量控制器，用于设置、分析、记录和回放查看

便携式系统 总重量 24磅
系统性能

基于Windows的实时射频信号记录在一个轻量级模块化包-（24磅）

实时频谱分析仪与显示分析允许监测信号，同时记录

回放数据查看-分析和选择性数据导出

基带或超外差中频记录带宽-100/40/10或160 / 80 /10 MHz

SpectraScopeRT软件集成了用户界面、分析和下变频器的安装/操作

模块化体系结构支持未来的系统扩展和性能升级

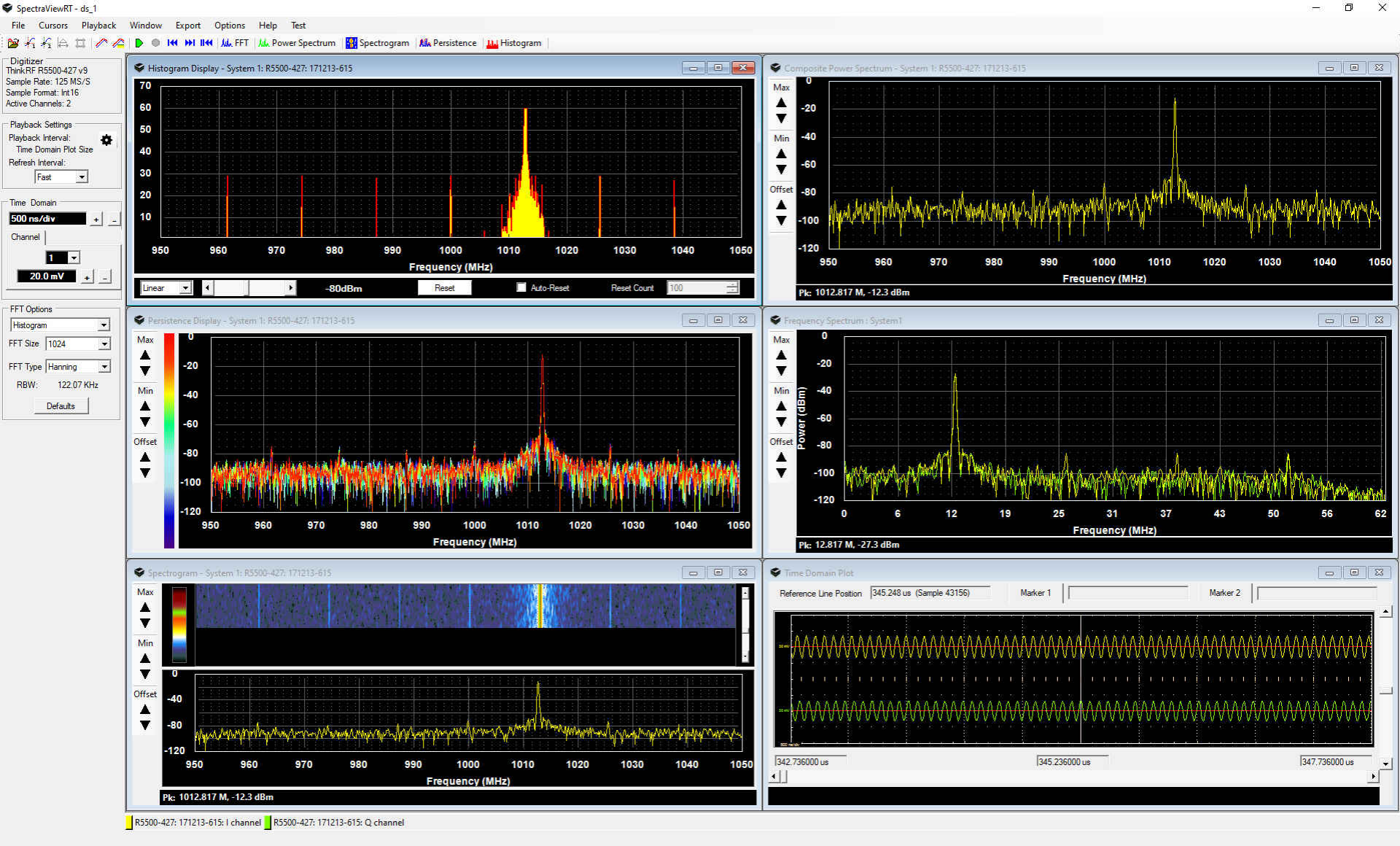

分析显示：



Histogram, IQ Power Spectrum, Persistence, I Spectrum, Spectrogram, IQ Time Domain and Constellation



数据文件选项-记录、查看、导出

  • 信号记录持续时间可以通过文件大小、运行时间或两者都来选择

  • 文件跨度记录的灵活性将长记录分割为多个指定大小的文件，以进行可管理的回放

  • 用户自主选择信号记录输出文件名参数

  • SpectraViewRT用于查看信号记录的回放-允许分析，查看压缩，导出用户选择的数据

  • 轻松导入RF记录文件到第三方应用程序与原始二进制数据-Matlab，Labview，Excel

  •

  •

  •

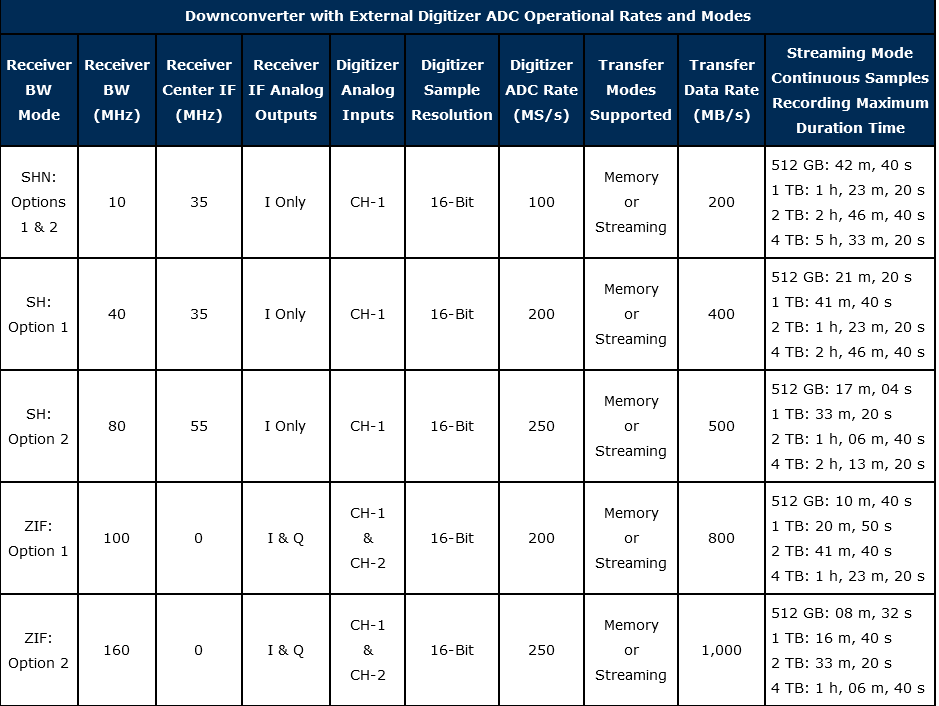

带宽对传输速率和最大记录时间的影响：

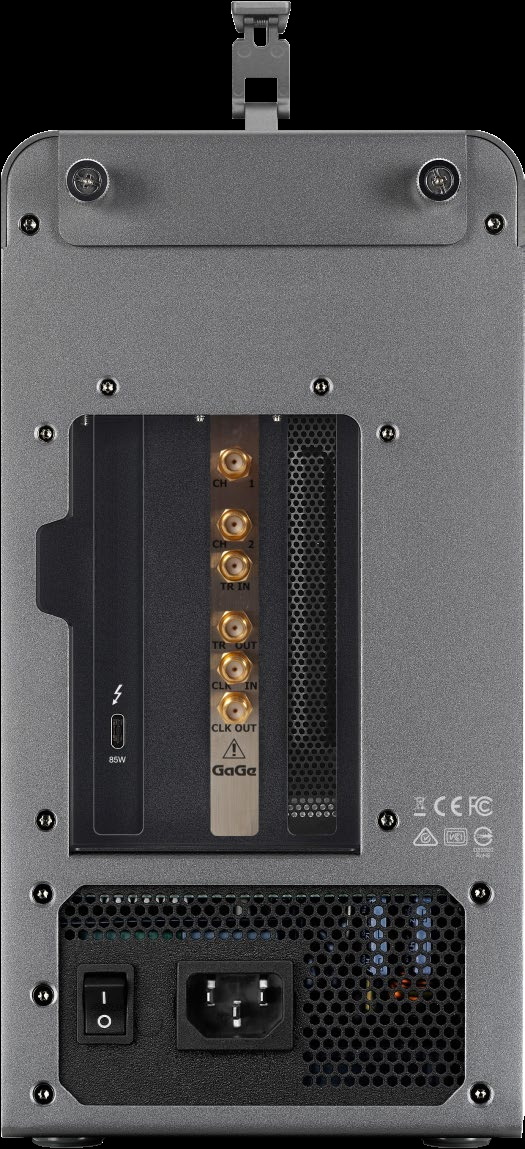

16位数字化仪

Channel 1 Input
Channel 2 Input
Trigger In
Trigger Out
Clock In
Clock Out

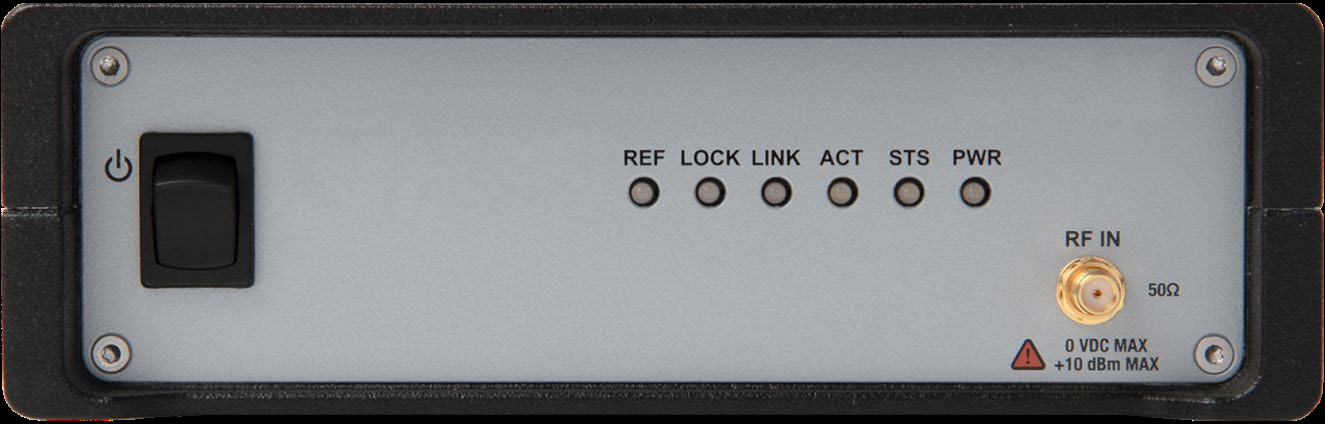

27GHz RF 下变频器：

Front – RF In, Status LEDs

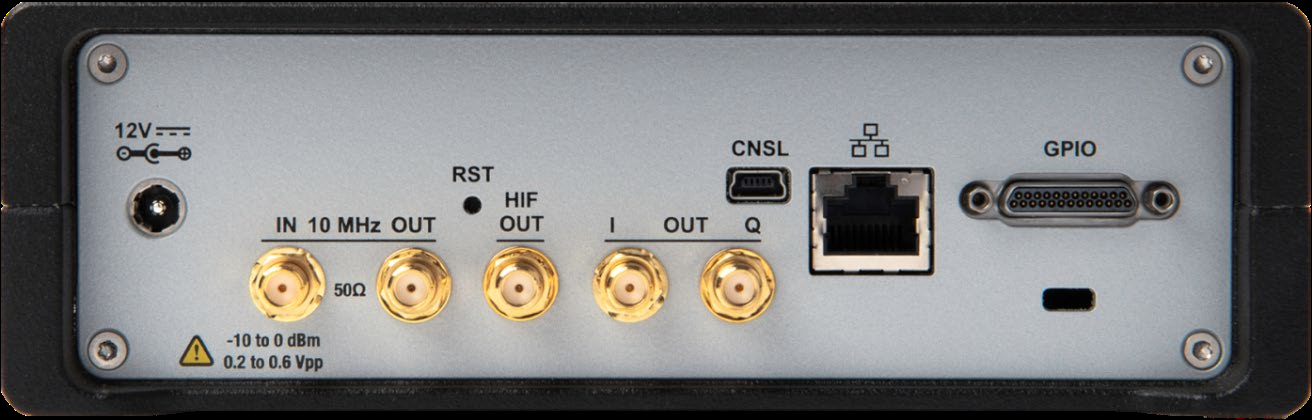

Rear – IF Outputs, 10 MHz Reference, Power, Ethernet

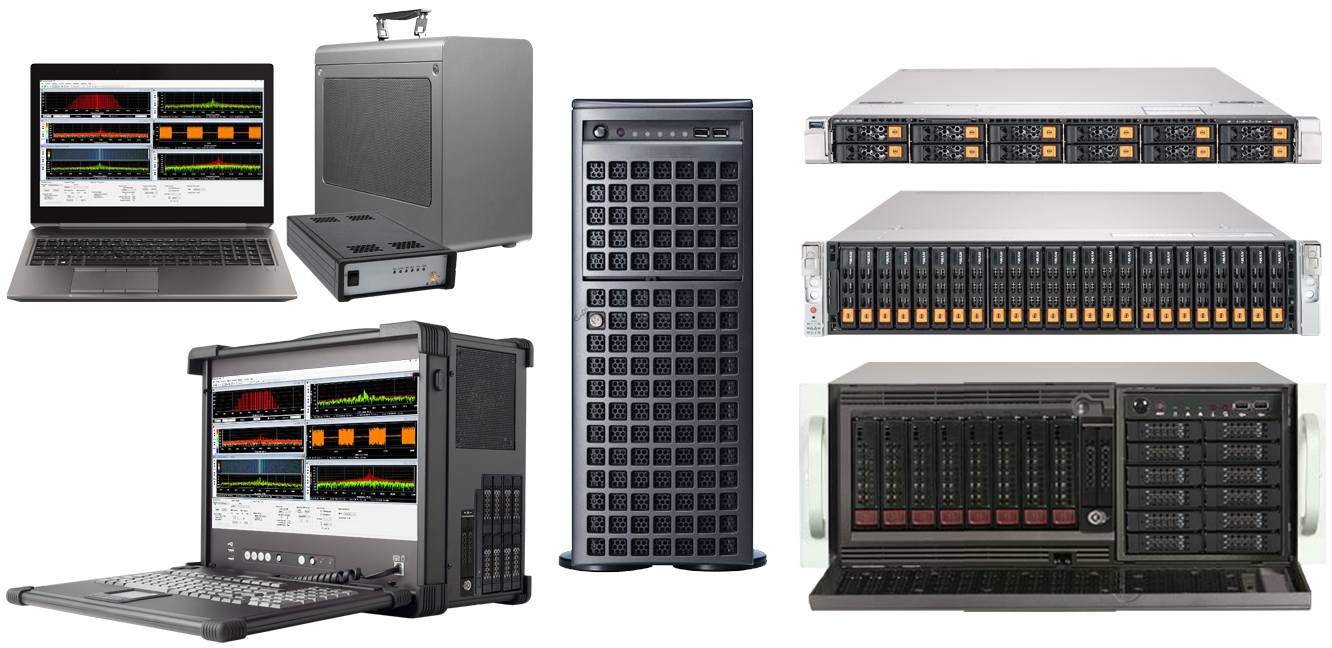

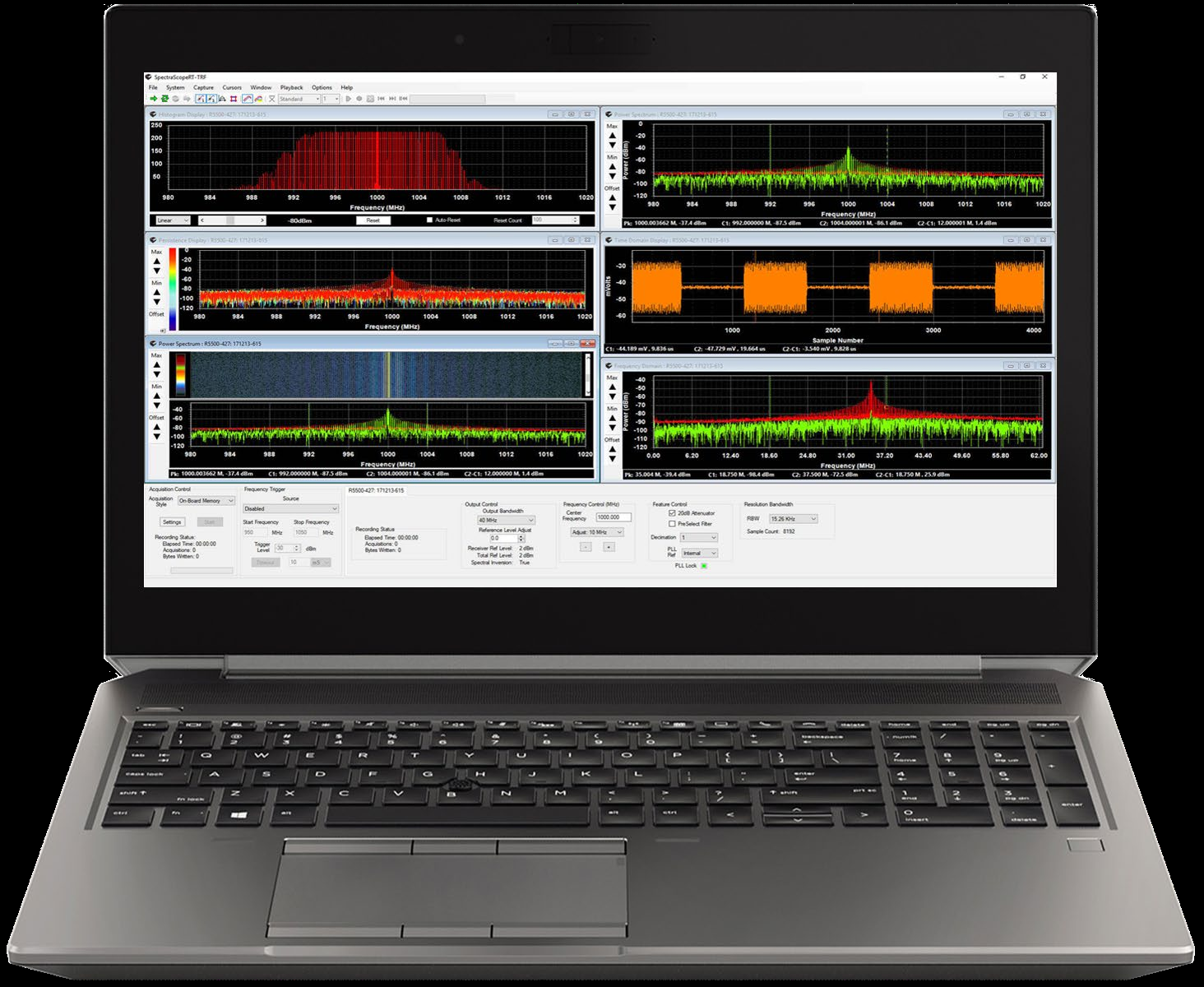

便携式测量控制器

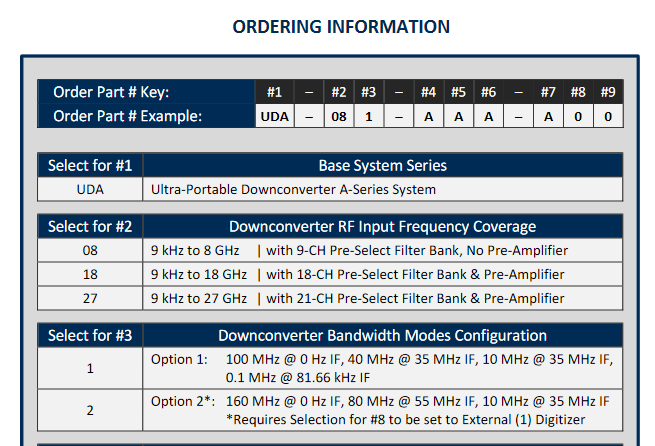

订货信息

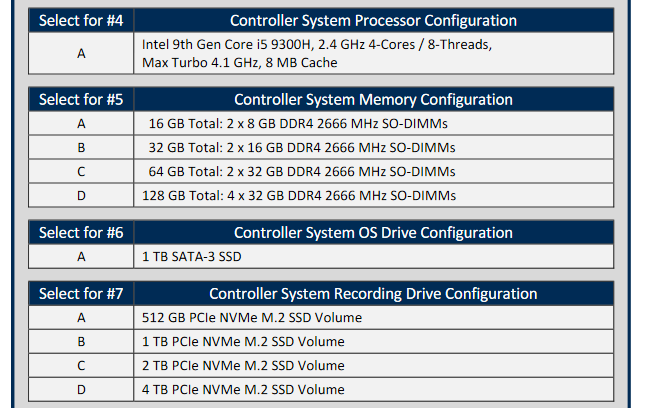

系统控制器选项：

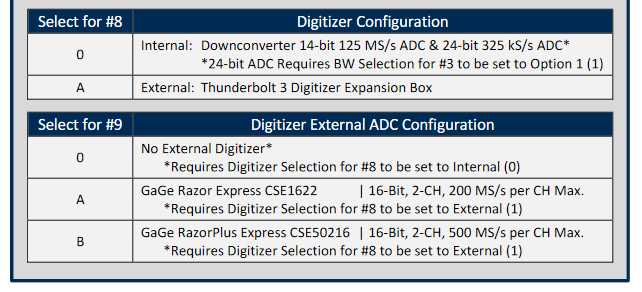

数字化仪选项
