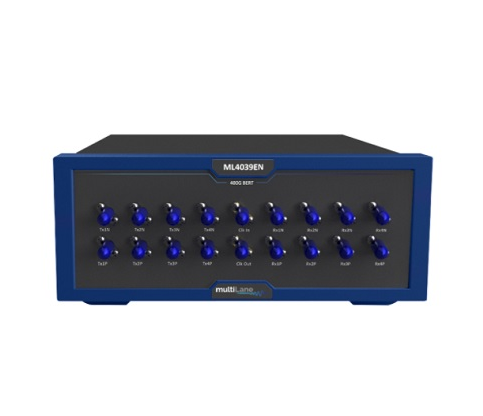

ML4039EN 400G误码分析仪
码率: 最高116Gbps, 通道数: 4个
ML4039EN是一款全功能400G BERT，可配置为四通道PAM4 56GBaud或四通道NRZ 28/56Gbps通道。此外，支持23-29 GBaud的信号。发射机支持IEEE和OIF规定的所有标准测试模式，如PRBS13Q、SSPRQ、PRBS31Q等。还可以对TX进行编程，以输出最长为32kb的用户定义模式。

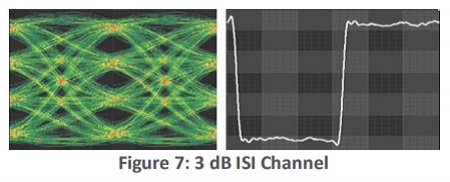

ML4039EN专门设计用于添加串扰噪声，NRZ的可配置频率高达29.6 Gbps，PAM4的可配置频率高达29.6 GBaud。此外，用户可以选择以编程方式添加相当于频率相关衰减器的ISI信道，在Nyquist处具有1到9dB的损耗。当与ML407PAM时钟合成器结合使用时，它可以用超过5UI的SJ和高达4MHz的频率调制其输出模式。
ML4039EN原理框图
-
传输
-
数据速率：23–29和46–58 GBd
-
能够以100 kbps的步长调整比特率，并找到RX PLL锁定裕度。
-
独立控制内眼水平
-
高达0.8 Vppd的输出摆幅
-
支持灰色编码和极性反转
-
支持码型：
-
PRBS 7/9/11/13/15/16/23/31/58或极性反转
-
PRBS13Q、PRBS31Q
-
SSPRQ
-
方波
-
错误注入
-
-
3Tap 基于LUT的预加重/去加重
-
7Tap线性TX FFE
-
可编程ISI仿真
接收
-
随时间变化的信噪比监测。
-
PAM直方图监视器。
-
PAM切片器阈值自适应。
-
ED支持码型：
-
PRBS 7/9/11/15/16/23/31
-
PRBS13Q和PRBS31Q
-
-
LOS指示器
-
提供LabView示例和Python包装器。Verigy 93K和Teradyne提供ATE格式的相同产品
通用
-
API库和文档
-
线性Loopback：
-
支持PRBS流量
-
支持FEC编码流量
-
-
-
FEC
-
支持生成RS544/RS528编码类型的空闲模式
-
在Rx端支持FEC解码,FEC统计测量
-
-
添加串扰（目前仅在介绍文本中添加）：
-
NRZ和PAM的可配置频率范围分别为9-14.2Gbps和22-29.6 Gbps
-
-
收发器的生产测试
-
功能和SI测试
-
用于26和53 GBd接收机的JTOL测试
JTOL测试设置
|
参数 |
规格 |
|
波特率 |
23-29 Gbaud/46-58 Gbaud |
|
Tx幅度 |
0 - 800mV |
|
码型 |
PRBS13Q, 31Q, SSPRQ, 方波 |
|
Tx幅度调整 |
2mV/Step |
|
预加重分辨率 |
1000 Steps |
|
预/去加重 |
6dB |
|
均衡滤波范围 |
1UI |
|
随机抖动rms |
230fs |
|
上升/下降时间(20%-80%) |
10ps |
|
编码 |
支持格雷码，DFE预编码 |
|
输出回损@10GHz |
<-18dB |
|
输出回损@(16-25GHz) |
<-10dB |
|
ED输入 |
50-800mV (差分) |
|
Tx/Rx接口 |
2.4mm （2.92mm选配） |
|
参考时钟输出 |
4/8/16/32/128/256分频 |
|
时钟输入范围 |
最高2.5GHz |
|
时钟输入幅度 |
750mV |
|
输入阻抗 |
50Ω |
|
温度范围 |
0-75° |
|
供电 |
110V@1.4A, 220V@0.9A (50/60Hz) |
|
供电(ATE版本） |
12V@1.5A |
-
ML4039EN 400G 误码分析仪 4通道56 GBd NRZ/PAM4， 支持抖动注入
-
3YW 3年保修
-
CAL 单次校准
-
3YWC 3年保修计及校准
-
FEC 硬件FEC分析
-
29 2.92毫米连接头
线缆附件
-
ML4039EN标准 8x MLCBPM-2.4-30 2.4 mm连接器2x8通道30 cm
-
ML4039EN标准 8x MLCBPM-2.4-60 2.4 mm连接器2x8通道60 cm
-
ML4039EN-29 8x MLCBPM-2.92-30 2.92 mm连接器2x8通道30 cm
-
ML4039EN-29 8x MLCBPM-2.92-60 2.92 mm连接器2x8通道60 cm
