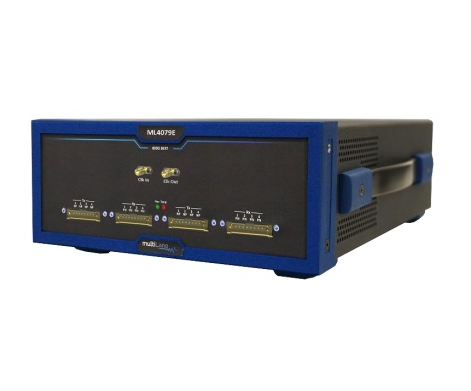

ML4079EN 800G误码分析仪
码率：最高116Gbps, 通道数：8个
ML4079EN是一款800G BERT，可支持新兴的8 x 100 Gbps技术周期。最重要的是，它支持真正的硬件FEC分析，以便能够理解DUT在系统环境中的行为。其他特性包括信噪比（SNR）和直方图测量，以及发射机和接收机均衡器。ML4079EN支持直接串扰和噪声注入，可与ML407-PAM抖动时钟源结合进行抖动容限测试。ML4079EN是一款功能齐全的800G BERT，可配置为8个23-29和46-58 GBaud PAM4通道或23-29和46-58 Gbps NRZ通道。
发射机支持IEEE和OIF规定的所有标准测试模式，如PRBS13Q、SSPRQ、PRBS31Q等。此外，用户可以对TX进行编程，以输出最长为131KB的用户定义模式。
此外，ML4079EN支持发射机和接收机均衡，以克服由于信道损耗或反射造成的信号完整性损害。
传输
数据速率：23-29和46-58 GBaud（116 Gbps）
能够以100kbps的步长调整比特率并找到RX PLL锁定裕度。
内眼水平的独立控制
高达1.5 Vppd的输出摆幅
支持灰度编码和极性反转
错误注入
3 Tap 基于LUT的预加重/去加重，7 Tap 线性FFE
用的码型：
PRBS 7/9/11/13/15/16/23/31/58，或者极性反转
PRBS13Q、PRBS31Q
SSPRQ
方波
接收
可编程前端衰减器
随时间变化的信噪比监测。
PAM直方图监视器。
PAM切片器阈值可调。
错误检测支持码型：
PRBS 7/9/11/15/16/23/31
PRBS13Q和PRBS31Q
自动码型检测
LOS指示器。
串扰注入
集成串扰噪声，每通道可用，可编程幅度为0.5 mV。仅适用于ML4079EN。
FEC检测-重要特性
支持真正的硬件FEC。前、后FEC BER/SER和FEC余量可单独用于信道以及100G、400G、800G模块。
|
参数 |
规格 |
|
波特率 |
23-29 Gbaud/46-58 Gbaud |
|
Tx幅度 |
0 - 700mV |
|
码型 |
PRBS13Q, PRBS31Q, SSPRQ, 方波 |
|
Tx幅度调整 |
1mV/Step |
|
预加重分辨率 |
1000 Steps |
|
预/去加重 |
6dB |
|
均衡滤波范围 |
1UI |
|
随机抖动rms |
<290fs |
|
上升/下降时间(20%-80%) |
<10ps |
|
编码 |
支持格雷码 |
|
输出回损@10GHz |
<-15dB |
|
输出回损@(16-25GHz) |
<-10dB |
|
ED输入 |
50-800mV (差分) |
|
Tx/Rx接口 |
Core HC2, 2.5mm 8通道金手指 |
|
参考时钟输出 |
4/8/16/32/128/256分频 |
|
差分输入回损 |
优于10dB |
|
眼图分辨率 |
8位（水平2UI），9位（垂直） |
|
时钟输入范围 |
最高4.4GHz |
|
时钟输入幅度 |
200-1000mV |
|
输入阻抗 |
50Ω |
|
温度范围 |
0-75° |
|
供电 |
110V@1.4A, 220V@0.9A (50/60Hz) |
|
供电(ATE版本） |
12V@1.5A |
ML4079E 800G 误码分析仪 8通道56 GBaud PAM4， 56Gps NRZ
ML4079EN 800G 误码分析仪 8通道56 GBaud PAM4，56Gps NRZ带串扰噪声注入
3YW 3年保修
CAL 单次校准
3YWC 3年保修及校准
FEC 实硬件FEC分析
ML4079E 4x TM40-0334-01 4x Core HC2，2.5毫米8通道金手指至2.4毫米公接头，10英寸长
ML4079EN 4x TM40-0334-01 4x Core HC2，2.5毫米8通道金手指至2.4毫米公接头，10英寸长
