QSFP-DD 测试夹具

包括：MCB，HCB，LB等

多通道QSFP-DD开发工具包提供开发基于QSFP-DD的产品所需的必要开发工具和参考模块。该测试套件对于基于QSFP-DD的产品的开发、测试和表征至关重要。它还可用于测试400G CDR、400G变换设备、路由器和线路卡上的400G QSFP-DD端口、电光模块和QSFP-DD有源光缆。

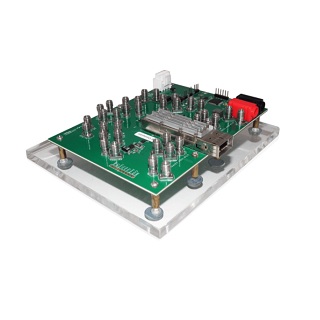

ML4062-MCB测试夹具：

支持8x50G接口

由板载微控制器或外部引脚头驱动的I2C主机

40 GHz 2.92毫米K连接器

电流传感器

匹配的差分轨迹长度

所有8个通道都具有匹配的跟踪长度

从K连接器到QSFP-DD主机连接器的高性能信号完整性跟踪。

车载LED显示MSA输出报警状态

用于MSA输入控制信号的车载按钮/跳线

用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI

四角测试能力

USB接口

ML4062-MCB-MXP测试夹具：

支持8x50G接口

由板载微控制器或外部引脚头驱动的I2C主机

2x8 Huber+Suhner MXP连接器排

电流传感器

通过可编程开关调节器的内部噪声注入选项

可通过外部电源供电

3.1 V和3.6 V之间的功率裕度

匹配的差分记录道长度

所有8个通道都具有匹配的跟踪长度

从MXP连接器到QSFP-DD主机连接器的高性能信号完整性跟踪。

车载LED显示MSA输出报警状态

用于MSA输入控制信号的车载按钮/跳线

用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI

四角测试能力

USB接口

ML4062-HCB1测试夹具

高性能信号完整性跟踪

QSFP-DD MSA形状因子

所有记录道都具有相同的低插入损耗

采用高性能PCB材料制造

生产友好型外形因素

支持4x50G

4个通道：Ch1、Ch2、Ch3、Ch4

采用高性能PCB材料制造

可通过K排连接器访问高速信号

ML4062-HCB2测试夹具

高性能信号完整性跟踪

QSFP-DD MSA形状因子

所有记录道都具有相同的低插入损耗

采用高性能PCB材料制造

生产友好型外形因素

支持4x50G

4个通道：Ch5、Ch6、Ch7、Ch8

采用高性能PCB材料制造

可通过K排连接器访问高速信号

ML4062-MCB          QSFP-DD MCB测试夹具， 2.92mm接口；选件24 (2.4mm接口）

ML4062-MCB-MXP   QSFP-DD MCB测试夹具， MXP接头

ML4062-HCB          QSFP-DD HCB测试夹具（包含HCB1，HCB2）， 2.92mm接口；选件24(2.4mm接口）
