QSFP112 测试夹具

包括：MCB，HCB，LB

由于超规模数据中心的带宽需求不断增加，目前正在全力过渡到112 Gbps SerDes。QSFP是推动全球经济增长的领先多源协议之一，下一代互连和多通道的开发提供了一系列QSFP测试夹具，包括一个MCB测试夹具、一个HCB测试夹具和一个LB模块。QSFP测试夹具是测试400G QSFP产品的基本工具。MCB测试夹具用于测试收发器、AOC和DAC。HCB测试夹具支持对系统主机端口进行测试，而环回模块（LB）为在研发验证、生产测试和现场测试期间使用系统端口提供了一种经济的方式。

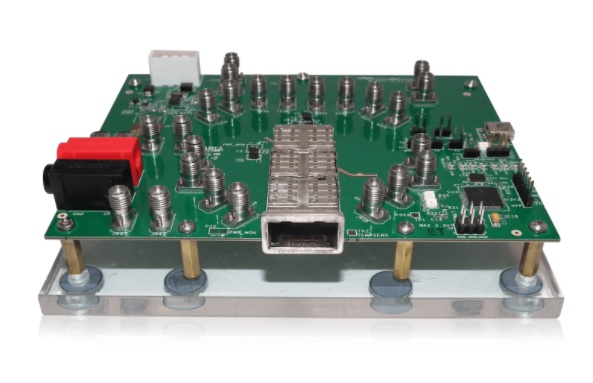

ML4041-112测试夹具

支持4x112G接口

符合CEI-112G-VSR-PAM4和CEI-56G-VSR-NRZ

匹配差分等长

DUT电源电压控制（3.15V、3.3V、3.45V或其他用户指定的电压等级）

DUT电流检测

基于罗杰斯3003的PCB具有卓越的信号完整性性能

2.4或1.85毫米连接器

低插入损耗

温度监测器

四角测试能力

I2C主机由板载微型或外部引脚头驱动

USB接口

用于I2C R/W命令和加载自定义MSA内存映射的用户友好GUI

所有4个通道都有匹配的走线长度1779mm

显示MSA输出报警状态的车载LED

ML4020-112测试夹具

高性能信号完整性跟踪

符合CEI-112G-VSR-PAM4和CEI-56G-VSR-NRZ

QSFP56 MSA形式

低插入损耗罗杰斯3003基材料

生产友好型外形因素

支持4x112G传输和4x112G接收通道

可通过2.4或1.85毫米连接器获取高速信号

所有TX和RX通道都带有匹配的走线长度

通道走线长度4203mm

ML4002-112 Loopback模块

高性能信号完整性跟踪

符合CEI-112G-VSR-PAM4和CEI-56G-VSR-NRZ

耗电量为7W

每通道高达112G

双LED指示灯

自定义内存映射

在每台机组上进行100%交流测试

温度范围从0°C到80°C

符合MSA的内存映射

温度监测

插入计数器

热插拔模块

单片机控制

ML4041-112-24          400G QSFP MCB测试夹具， 2.4mm接口

ML4041-112-18          400G QSFP MCB测试夹具， 1.85mm接口

ML4020-112-24          400G QSFP HCB测试夹具， 2.4mm接口

ML4020-112-18          400G QSFP HCB测试夹具， 1.85mm接口

ML4002-112              400G QSFP Loopback模块，7W
